Linka LVP
Jedná se zařízení pro rovnání a zpracování svitků plechu do tloušťky 1,3 mm. Zpravidla je využíváno jako doplněk vypalovacích strojů při vyřezávání tvarovek vzduchotechnického potrubí nebo i jiných plechových dílů.
Linka je standardně sestavena z těchto částí:

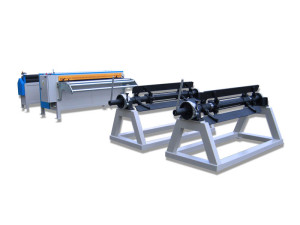

- Libovolný počet vodorovných odvíjecích bubnů s maximální nosností 5 tun.
- Zavádění plechu do stroje pomocí dvou mechanicky stavitelných pravítek.

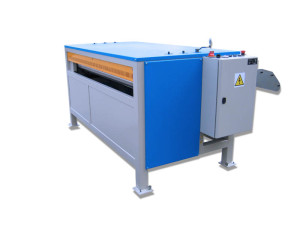

- Vícenásobná rovnačka se čtyřmi pevnými a třemi volně stavitelnými válci.
- Vytahování odpadu se provádí válci se speciální úpravou povrchu proti prokluzu plechu. Vytahovací válce jsou umístěny za samotným vypalovacím zařízením a synchronně řízeny se zaváděním nového plechu.
Celá linka je řízena pomocí ovládacího panelu umístěného přímo na stroji. K pohonu je využíván třífázový motor jehož kroutící moment je k válcům rozváděn pomocí soustavy ozubených kol.
Základní technické parametry:
- Napájecí napětí: 400 V
- Příkon: 2,2 kW
- Max. šířka svitku: 1 500 mm
- Max. hmotnost svitku: 5 t
- Max. tloušťka plechu: 1,3 mm
- Vnitřní průměr svitku: 460 – 630 mm
- Hmotnost: 1 800 kg
- Rozměry stroje: 1800 x 2000x 1200
-
-
Odvíjecí bubny
-
-
Rovnací zařízení
